高强度螺栓-钢结构大六角螺栓

高强度螺栓-钢结构大六角螺栓

  • 品名:高强度螺栓、钢结构用高强度大六角头螺栓连接副、10.9S高强度螺栓、高强度组合螺栓、钢结构高强度螺栓、钢结构螺栓、建筑螺栓 ……
产品详细

品名:高强度螺栓、钢结构用高强度大六角头螺栓连接副、10.9S高强度螺栓、高强度组合螺栓、钢结构高强度螺栓、钢结构螺栓、建筑螺栓

金成10.9S级高强度钢结构大六角螺栓

品名 10.9S级高强度高强度钢结构大六角螺栓 材质 10.9S级
标准 GB1228/GB1231 表面处理 发黑/磷化/达克罗涂层
尺寸 公制螺纹直径:M16~M30 螺纹 全牙/半牙
英美制螺纹直径:接受定制 牙距 粗牙/细牙
长度 螺丝长:40~240mm 包装 金成胶袋/纸箱
产品特点 常用规格均有货 / 特殊规格、尺寸、长度、材料、表面处理均可定制
钢结构高强度螺栓
钢结构高强度螺栓
钢结构高强度螺栓
钢结构高强度螺栓
   什么是钢结构高强度螺栓?它是由一个10.9S的高强度六角螺栓、两个高强度平垫圈、一个10H加厚加大六角螺母组合而成,通常又被称高强度组合螺栓。具有较高的抗拉强度和扭转强度,能够承受较大的拉伸和剪切力。通常螺纹直径小于24mm的材料采用20MnTiB、ML20MnTiB生产,而螺纹直径大于27mm的材料采用35VB生产。

10.9S钢结构用高强度大六角头螺栓、 大六角螺母拉力载荷

螺纹规格d M12 M16 M20 (M22) M24 (M27) M30
公称应力截面积As/mm2 84.3 157 245 303 353 459 561
性能等级
10.9S
螺栓拉力
载荷/N
87700~104500 163000~195000 255000~304000 315000~376000 367000~438000 477000~569000 583000~696000
性能等级
10H
螺母拉力
载荷/N
87700 183000 255000 315000 367000 477000 583000

   钢结构高强度螺栓的性能:1、强度高:钢结构高强度螺栓通常采用合金钢材料制造而,具有较高的抗拉强度和抗剪强度,能够承受大的拉伸和剪切力。2、耐腐蚀(需要为螺栓做表面处理):这些螺栓通常经过防腐处理,能够在恶劣环境下长期使用而不受腐蚀影响。3、节省空间:由于高强度螺栓的直径相对较小,可以减小连接件的尺寸,节省空间。4、安装方便:螺栓连接结构仅需用专业的扭矩工具安装,按照国家标准安装参数装配。相对于焊接更加方便,可以减少施工时间和成本。5、可拆卸:螺栓连接可以方便地拆卸和更换,适用于需要经常维护和现场即时更换的场合。

   钢结构大六角螺栓主要应用于公路铁路桥梁、建筑工程、工业厂房、高层民用建筑、塔桅结构、机场建设、展馆建设、起重机械以及大型钢结构需要采用摩擦型高强度螺栓副的连接场合等,钢结构大六角螺栓具有高强度、耐腐蚀、节省空间、安装方便和可拆卸等优点,因此在钢结构工程中得到广泛应用。

   钢结构大六角螺栓套装是否能用普通的10.9级外六角螺栓代替呢?由于10.9级高强度外六角螺栓的价格低于钢结构螺栓,部分客户为了降低成本会将10.9级高强度外六角螺栓替代钢结构螺栓使用,从技术层面来说,是决不允许的,因为两者采用的原材料、热处理、技术要求均不一样,替换后会带来非常大的紧固安全风险。金成螺丝温馨提示请按设计要求择选适用的紧固件产品。

10.9S钢结构用高强度大六角头螺栓--预拉力值P(单位:千牛)

螺栓螺纹规格 M12 M16 M20 (M22) M24 (M27) M30
性能等级
10.9S
max 66 121 187 231 275 352 429
min 54 99 153 189 225 288 351

*进行连接副扭矩系数试验时,螺栓预拉力值P应控制在所规定的范围内,超出该范围者,所测得扭矩系数无效*

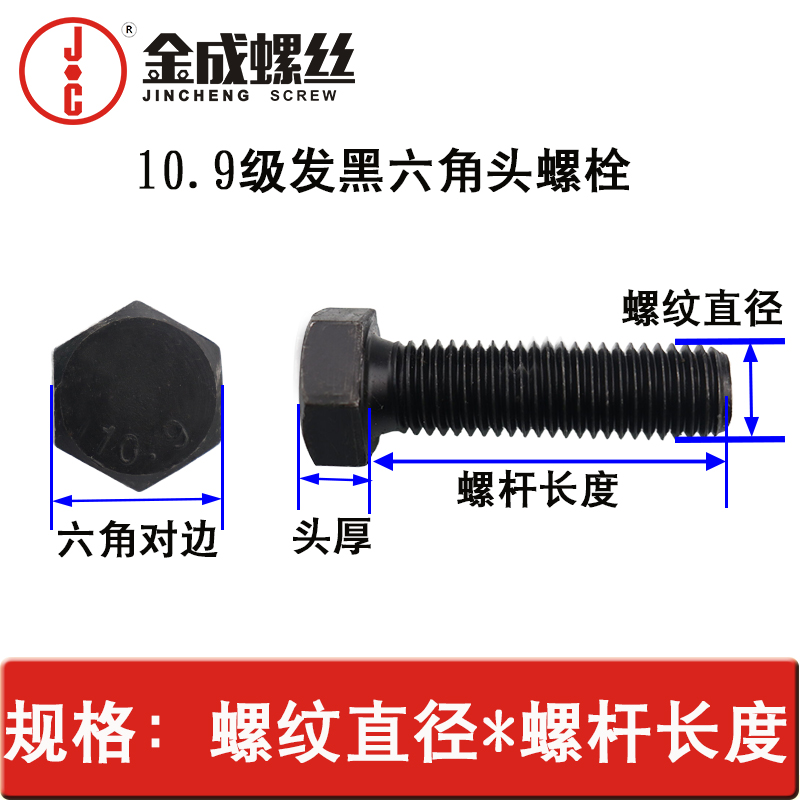

10.9级六角螺栓规格

金成10.9S钢结构用高强度大六角头螺栓--螺栓规格表

 GB/T 1228-2006 钢结构用高强度大六角头螺栓
螺纹
直径
d
标准
螺距
p
S--头部对边 e--对角 K--头部厚度
最大值
max
最小值
min
最小值
min
最大值
max
最小值
min
M12 1.75 21 20.16 22.78 7.95 7.05
M16 2 27 26.16 29.56 10.75 9.25
M20 2.5 34 33 37.29 13.4 11.6
(M22) 2.5 36 35 39.55 14.9 13.1
M24 3 41 40 45.2 15.9 14.1
(M27) 3 46 45 50.85 17.9 16.1
M30 3.5 50 49 55.37 19.75 17.65

金成10.9S钢结构用高强度大六角螺母--螺母规格表

GB/T1229-2006钢结构用高强度大六角螺母
螺纹
直径
d
标准
螺距
p
S--六角对边 e--对角 m--六角厚度
最大值
max
最小值
min
最小值
min
最大值
max
最小值
min
M12 1.75 21 20.16 22.78 12.3 11.87
M16 2 27 26.16 29.56 17.1 16.4
M20 2.5 34 33 37.29 20.7 19.4
(M22) 2.5 36 35 39.55 23.6 22.3
M24 3 41 40 45.2 24.2 22.9
(M27) 3 46 45 50.85 27.6 26.3
M30 3.5 50 49 55.37 30.7 29.1

金成钢结构用高强度垫圈--平垫规格表

GB/T1230-2006 钢结构用高强度垫圈
内孔
直径
d
内孔
直径
最大值
dc--外径 h--厚度 1000支
重量KG
最大值
max
最小值
min
最大值
max
最小值
min
M12 13.43 25 23.7 3.8 2.5 10.47
M16 17.43 33 31.4 4.8 3.5 23.4
M20 21.52 40 38.4 4.8 3.5 33.55
(M22) 23.52 42 40.4 5.8 4.5 43.34
M24 25.52 47 45.4 5.8 4.5 55.76
(M27) 28.52 52 50.1 5.8 4.5 66.52
M30 31.62 56 54.1 5.8 4.5 75.42
